Documentación: Nodo Generar PDF (Generate PDF)

Descripción General

El Nodo Generar PDF (Generate PDF) es un nodo de acción que construye un documento PDF a partir de un modelo de bloques (encabezado, contenido y pie de página) definido visualmente. Permite generar reportes con texto, tablas, listas, imágenes, separadores, códigos QR/barras y saltos de página, con control de tamaño de página, orientación, márgenes y fuente.

En entornos IoT e industriales es ideal para producir reportes automáticos: actas de incidentes, partes de mantenimiento, resúmenes de eventos o informes de turno, generados al vuelo con datos del flujo y entregados como archivo o adjunto.

---

¿Cuándo usar este nodo?

Utiliza este nodo cuando necesites:

• Generar un reporte en PDF como parte de una automatización (incidente, mantenimiento, turno).
• Componer documentos con estructura rica (títulos, párrafos, tablas, listas, imágenes) usando datos del flujo.
• Producir un PDF para adjuntarlo a un correo, guardarlo en disco o reutilizar su contenido en otros nodos.

---

Configuración del Nodo

El formulario se organiza en cinco secciones seleccionables: Page, Header, Content, Footer y Output. Además, dispone de las pestañas Preview (vista previa) y JSON Editor.

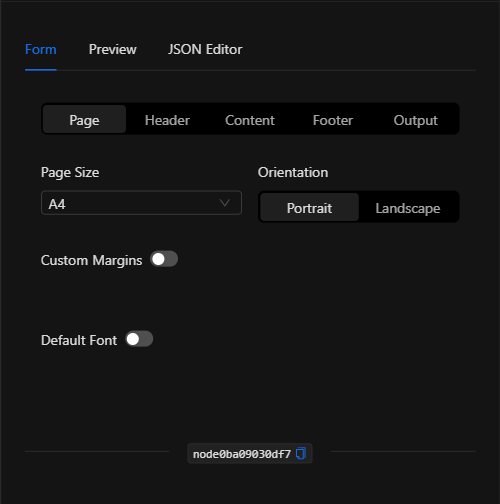

Sección: Page (Página)

Define el formato del documento:

• Page Size: tamaño de página (A4, A3, A5, A6, Letter, Legal, Tabloid).
• Orientation: orientación (Portrait / Landscape).
• Custom Margins: márgenes personalizados en mm (opcional).
• Default Font: fuente por defecto del documento (familia, tamaño, color, negrita/cursiva) (opcional).

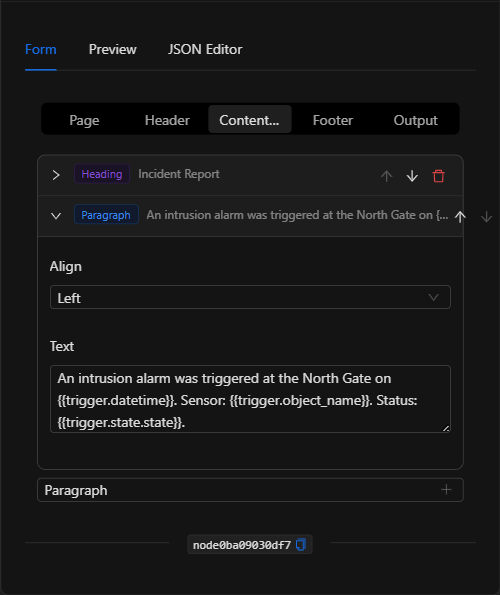

Secciones: Header / Content / Footer (Encabezado / Contenido / Pie)

Editores de bloques para el encabezado, el cuerpo y el pie del documento. Con Add block... se agregan bloques de distintos tipos, que se pueden reordenar y editar:

• Paragraph (párrafo), Heading (título H1–H6), Image (imagen por URL/base64), Table (tabla), List (lista ordenada/no ordenada), Divider (separador), Spacer (espaciador), Columns (columnas), Page Break (salto de página), QR Code y Barcode.

El texto de los bloques admite interpolación de variables ({{variable}}) para insertar datos del flujo.

Sección: Output (Salida)

Define cómo se entrega el PDF:

• Output Format: Base64 (la salida incluye pdf_base64), File (se guarda como archivo) o Both.
• File Name / Directory Path: nombre y ruta del archivo (cuando el formato es File o Both). El nombre admite interpolación (por ejemplo, report-{{id}}.pdf).

---

Vista Preview (Vista previa)

La pestaña Preview muestra una representación aproximada del documento (tamaño, orientación y bloques) para validar el diseño antes de generarlo.

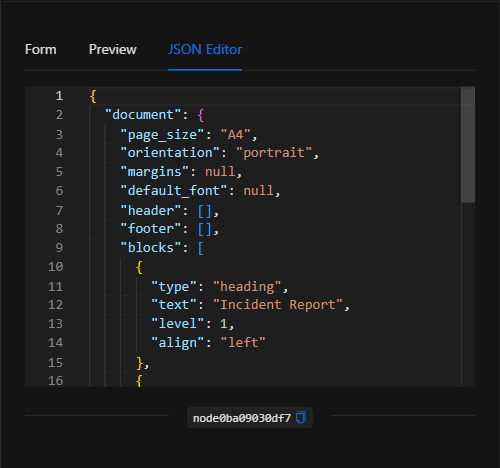

Vista Editor de JSON

---

Estructura JSON (Parámetros de entrada)

{
  "document": {
    "page_size": "A4",
    "orientation": "portrait",
    "margins": null,
    "default_font": null,
    "header": [],
    "footer": [],
    "blocks": [
      { "type": "heading", "text": "Incident Report", "level": 1, "align": "left" },
      { "type": "paragraph", "text": "An intrusion alarm was triggered at the North Gate on {{trigger.datetime}}. Sensor: {{trigger.object_name}}. Status: {{trigger.state.state}}.", "align": "left" }
    ]
  },
  "output_format": "base64",
  "file_name": "",
  "file_path": ""
}

Campos del JSON

Campo	Tipo	Descripción
document	object	Modelo del documento (página, fuente, márgenes y bloques de header/content/footer).
document.page_size	string	Tamaño de página (A4, Letter, etc.).
document.orientation	string	portrait o landscape.
document.blocks	array	Bloques del cuerpo del documento (cada uno con su type y campos).
output_format	string	base64, file o both.
file_name	string	Nombre del archivo (cuando aplica). Soporta interpolación.
file_path	string	Directorio del servidor donde se guarda el archivo (cuando aplica).

---

Output: Dónde viene la data del nodo

Con output_format: base64, la salida incluye el PDF como pdf_base64, listo para usarse en nodos posteriores (por ejemplo, convertirlo a archivo con [[base64-to-file]] o adjuntarlo a un correo). Con file o both, el PDF se guarda como archivo en la ruta indicada.

---

Ejemplos de uso

Ejemplo 1: Acta de incidente de intrusión

Caso de uso: Al dispararse una alarma de intrusión, se genera un PDF con el título del incidente y un párrafo con los datos del evento, para adjuntarlo al correo de notificación.

• Page: A4, Portrait
• Content: un bloque Heading (Incident Report) y un bloque Paragraph con datos del flujo.
• Output Format: Base64

(ver estructura JSON anterior)

Ejemplo 2: Parte de mantenimiento con tabla

Caso de uso: Generar un parte de mantenimiento con una tabla de tareas realizadas y guardarlo como archivo.

• Content: bloque Table con las tareas.
• Output Format: File · File Name: maintenance-{{trigger.object_id}}.pdf

---

Validación y errores

Condición	Causa / Solución habitual
El PDF sale vacío	Agrega al menos un bloque de contenido en la sección Content.
No se guarda el archivo	Con formato File/Both, verifica que File Name y Directory Path sean válidos y accesibles en el servidor.
Variables sin reemplazar	Revisa que las expresiones {{variable}} correspondan a datos disponibles en el flujo.

---

Buenas prácticas

• Estructurar con bloques: combina títulos, párrafos y tablas para reportes legibles; usa la vista previa para validar el resultado.
• Datos dinámicos: aprovecha la interpolación {{variable}} para insertar fecha, objeto y estado del evento.
• Elegir el formato de salida adecuado: usa base64 para adjuntar/encadenar y file cuando necesites persistir el documento.
• Encadenar con otros nodos: combina con [[base64-to-file]] o con Enviar correo para entregar el reporte generado.
